静态无功发生器(YDK-SVG)
描述
静态无功发生器(YDK-SVG)详细资料展示如下:

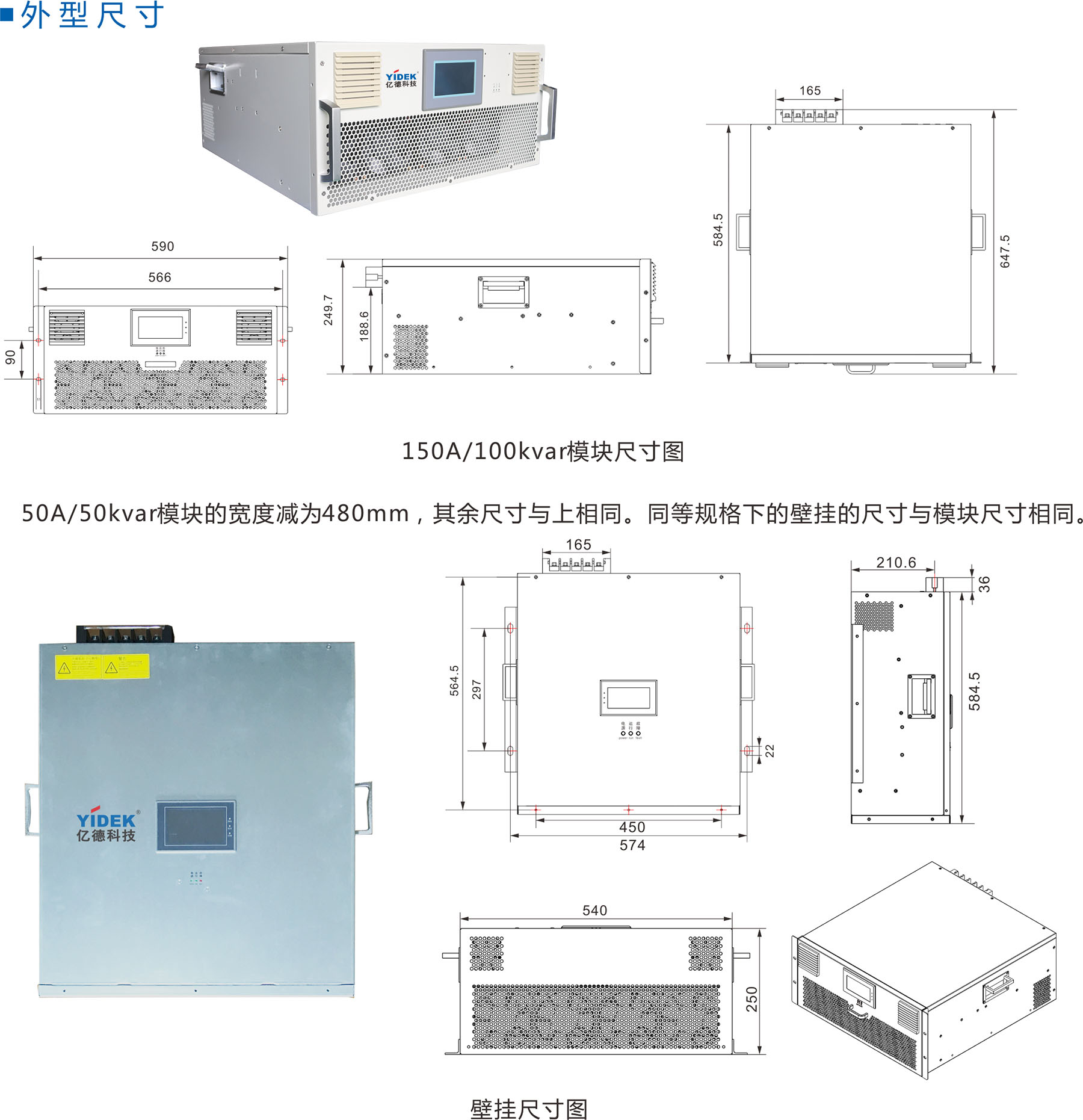

一、产品型号与尺寸:


二、产品参数如下:

1.模块规模
SVG-30kvar;SVG-50kvar;svg-100kvar

2.工作输入
  工作电压:400V/690V(-20%~+15%)
  工作频率:50Hz(-10%~+10%)
  电流互感器:100:5~1000:5
  可并联数量:15

3.工作功能
谐波率除率:>97%
  补偿无功:-1~+1可调
  补偿三相不平衡:100%不平衡完全补偿
  补偿谐波:2-13(额定电流的50%)

4.柜体规格
  600*600柜体:Power≤100kvar
  800*600与600*800柜体:Power≤200kvar
  800*800柜体:Power≤600kvar

5.通讯协议
  通讯方式:RS232、485、Modbus协议、TCP/IP可选
  通讯接口:RS485,网口
  上位机软件:有,所有参数可通过上位机设置
  故障报警:有最多可记录500条报警信息
  监控:支持各模块独立监控/整机集中监控

6.技术指标
  全响应时间:<10ms
  有功损耗:<2.5%
  散热方式:智能风冷
  噪声:<60dB
  采样/控制频率:160kHz
  等效开关频率:80kHz
  电流环截止频率:4kHz
  保护功能:过压、欠压、过热、过流、短路等二十余种保护
  CT安装位置:负载侧/电网侧 可选

7.机械特性
  壁挂尺寸:壁挂与模块尺寸相同
  颜色:细橘纹,国标7035

8.环境要求
  工作温度:-10℃~+45℃
  海拔:<5000米(1000米以上,每增加100米功率降低1%使用)
  相对湿度:<95% 无凝露
  防护等级:IP20 (更高防护等级可定制)

三、应用领域

  地铁、机场、高速公路、医疗、海上平台、通讯、港口、车船制造、冶金、石化、数据中心、户外场合、光伏、商场住宅、普通厂矿等诸多行业。这些场合无功很大,或者不平衡严重,YDK-APF/SVG能提供的电能质量解决的方案

汽车制造

高层建筑

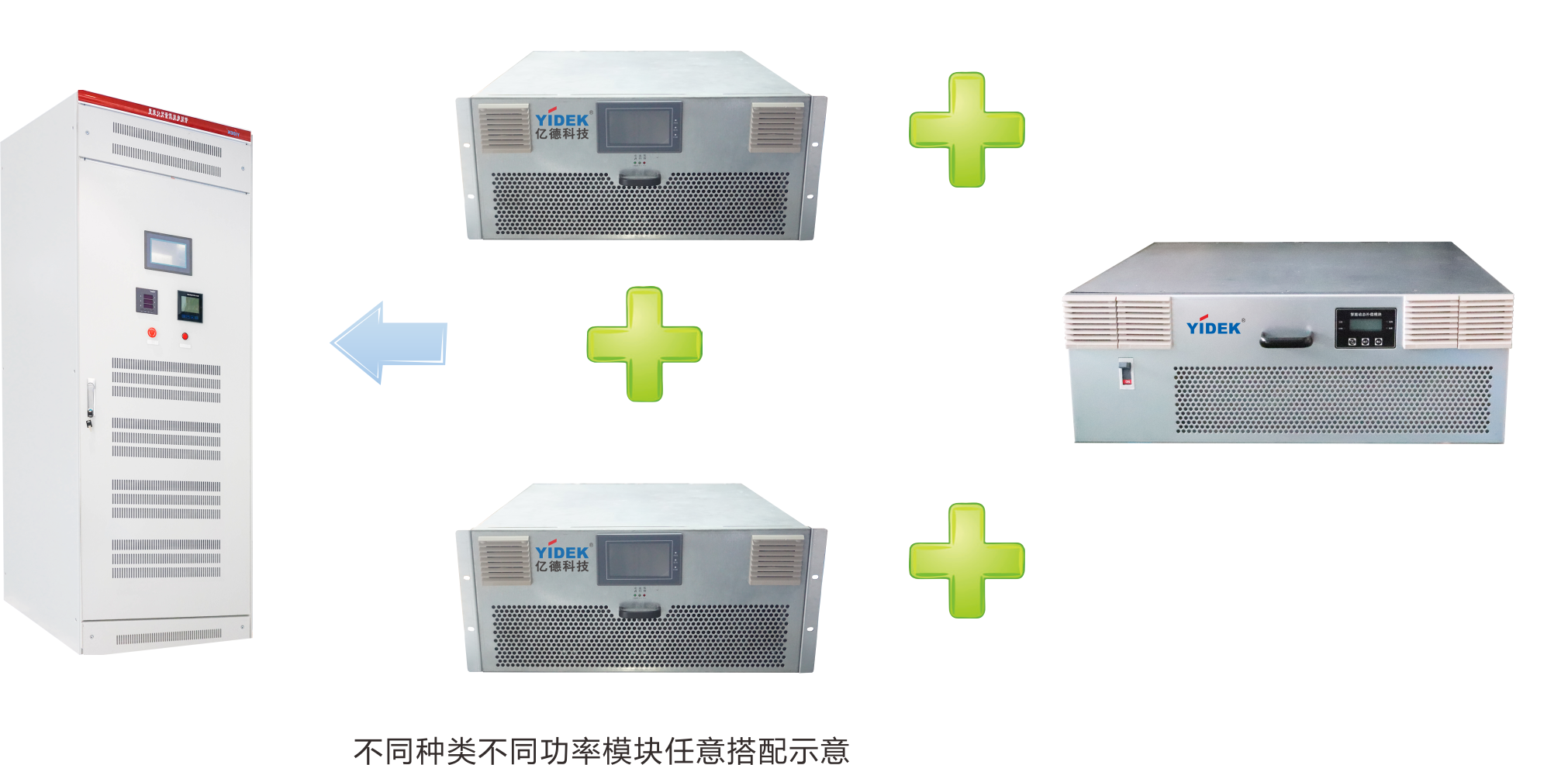

四、产品组合无限制

APF、SVG、TSC三种不同类型的不同规格的模块之间可以任意搭配,实现丰富的功能。APF/SVG还可以与第三方电容器补偿共同使用,例如,(150A APF)+(50A APF)+(50kvar SVG)+100kvar TSC。而且,不论第三方电容补偿或无源滤波以何种形式出现,YDK-APF/SVG都能实现不发生谐振,保证整体电网系统安全可靠的运行。
